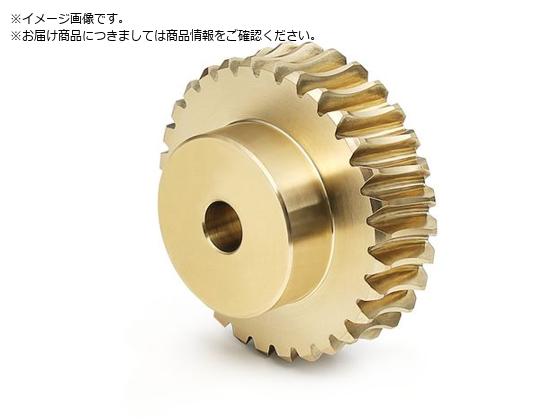

KG ウォームホイール G2A 30R1-12 モジュール2.0 圧力角20度 並歯 G2A 30R1-12

歯形：並歯、圧力角：２０°のウォームホイールです。

●モジュール：２●歯数比：３０●歯数：３０●かみ合いピッチ円直径（ｍｍ）：φ６０●穴径（ｍｍ）：φ１２●歯形：並歯●形状：１Ｂ●歯幅（ｍｍ）：２０●歯先円直径（ｍｍ）：φ６７●全長（ｍｍ）：３５●ハブ長さ（ｍｍ）：１５●ハブ外径（ｍｍ）：φ４０●のどの直径（ｍｍ）：φ６４●ウォームのねじれ方向および条数：Ｒ１●かみ合い中心距離（ｍｍ）：４５．５●ねじれ方向：Ｒ●ウォームのねじれ方向および条数（ｍｍ）：Ｒ１●キー溝ｂ２×ｔ２（ｍｍ）：−●圧力角：２０°●ＣＡＣ７０２アルミニウム青銅鋳物●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのＫＧギヤ・インフォメーションをご参照願います。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
