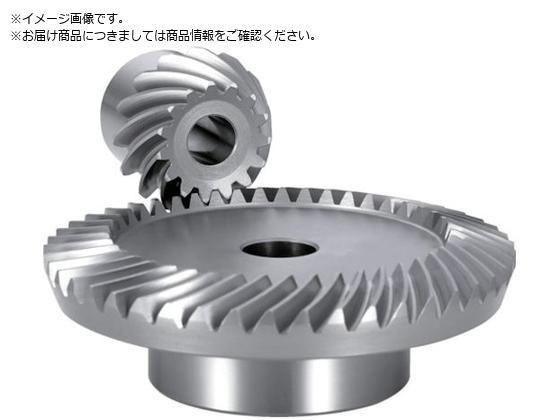

KG 歯研スパイラルベベルギヤ BG1.5S 20L40R-8HBG1.5S 20L40R-8H

歯切り品と比較して高速回転が可能で静粛性にも富んでいます。高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが２０％以上向上しています。高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。

●モジュール：１．５●歯数：２０●基準円直径（ｍｍ）：φ３０●組立距離（ｍｍ）：４５●穴径（ｍｍ）：φ８●全長（ｍｍ）：２５．２９●歯幅（ｍｍ）：１１●歯先円直径（ｍｍ）：φ３２●ハブ外径（ｍｍ）：φ２６●ハブ長さ（ｍｍ）：１４●穴長さ（ｍｍ）：２４●歯数比：１：２●歯先角：３１°２１′●歯車精度：歯面研削仕上げ●ＪＩＳ　Ｂ　１７０４　１級●圧力角：２０°●ねじれ角３５°●バックラッシ量３０μ以下の設定可能●ＳＣＭ４４０（クロムモリブデン鋼）●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。（目標０．００３ｍｍ以内）

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
