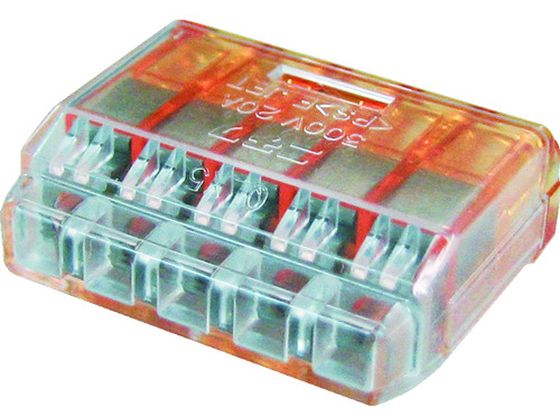

ニチフ クイックロック 差込形電線コネクタ 極数5 橙透明 50個入 QLX 5

●独自の2点接触スプリング構造です。
●透明カバーで結線が目視で確認できます。
●JIS　C2817（屋内配線用差込形電線コネクタ）適合品です。（認定検査機関：［PS］E　JET）

●型番：QLX 5
●入数：50個
●極数：5　●色：橙透明　●適用電線（銅線）単線（mm）：φ1．6〜2．0　●電線抱合範囲単線（mm）：φ1．6〜2．0　●差込線数（本）：5　●定格電流：20A　●電線抱合範囲より線（［［MM2］］）：撚り線非対応　●長さ（mm）：20．5　●適合電線（より線）（m［［M2］］）：撚り線非対応　●適合電線（単線）（mm）：φ1．6〜2．0　●幅（mm）：25．4　●高さ（mm）：9．1　●電線数（本）：5
●定格電圧：300V　●最大使用温度：80℃　●適合電線（銅／単線）：φ1．6mm、φ2．0mm
●スプリング：ステンレス（SUS305）　●導電板：無酸素銅（C1024）／すずメッキ　●ハウジング：ポリカーボネート（PC）

●電線の被覆をストリップゲージに合わせてストリップして下さい。
●曲がった電線はまっすぐになおしてご使用下さい。
●電線をまっすぐ奥まで差込み、目視確認してください。
●差込不足は発熱の原因になります。
●ボックスに納める際はコネクタいの電線挿入口近くで折り曲げないでください。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
