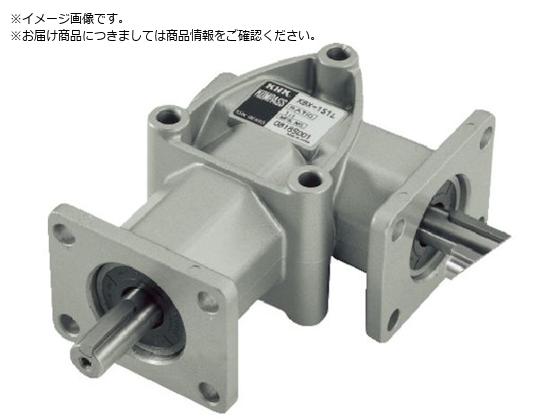

KHK ベベルボックス KBX-151L KBX-151L

構造が簡単でケースはアルミダイカスト製です。特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。歯数比は１、２を用途に合わせ選択可能です。潤滑油は工場出荷時に規定量封入してあります。

●減速比：１／１●軸径φＤ（ｈ７）（ｍｍ）：１５●バックラッシ（’）：１０′〜３７′●形状：Ｌ●軸径公差：ＪＩＳ　ｈ７●Ａ（ｍｍ）：６６●Ｂ（ｍｍ）：１００●Ｃ（ｍｍ）：３１●Ｄ（ｍｍ）：３６●Ｅ（ｍｍ）：３１●Ｆ（ｍｍ）：２２●Ｇ（ｍｍ）：８０●Ｈ（ｍｍ）：６２●Ｉ（ｍｍ）：６６●Ｊ（ｍｍ）：１４０●Ｋ（ｍｍ）：８●Ｌ（ｍｍ）：１３７●Ｍ（ｍｍ）：１７０●Ｐ（ｍｍ）：３０●Ｑ（ｍｍ）：８．５●Ｒ（ｍｍ）：８．５●Ｓ（ｍｍ）：１５●Ｔ（ｍｍ）：４２●Ｕ（ｍｍ）：３●キー：５×５×２７Ｌ●周囲温度：−１０℃〜４０℃●周囲湿度：８０％以下●設置場所：屋内●アルミダイカスト製●設置場所：屋内（腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所）です。●ケースにボルト穴等の追加工はできません。●また装置破損の恐れがありますので製品の分解、改造はしないでください。●負荷トルク、Ｏ．Ｈ．Ｌ（オーバーハングロード）は必ず許容範囲内で運転してください。●１個の販売でありセット販売ではございません。
