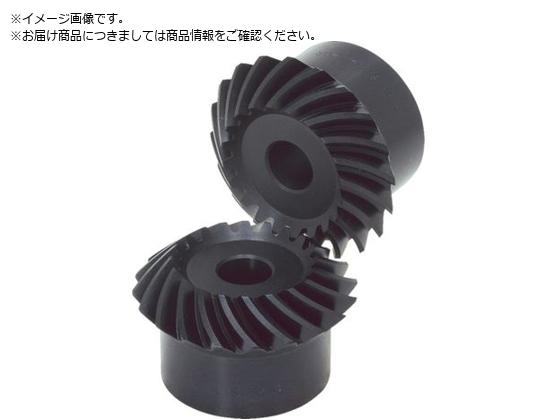

KHK スパイラルマイタ SMS1-20R グリーソン SMS1-20R

スパイラルマイタの普及品としてモジュール、歯数が多く取り揃い、応用性があります。

●モジュール：１●歯数：２０●基準円直径（ｍｍ）：φ２０●組立距離（ｍｍ）：２０●穴径（ｍｍ）：φ６●全長（ｍｍ）：１３．８４●歯幅（ｍｍ）：５●形状：Ｂ３●ねじれ角：−３５●歯先円直径（ｍｍ）：φ２１．３●ねじれ方向：Ｒ●ボス径（ｍｍ）：φ１６●ボス長さ（ｍｍ）：８●穴長さ（ｍｍ）：１２●歯数比：１●おさえ面径：９．８６●歯車精度：ＪＩＳＢ１７０４：１９７８：４級●歯形：グリーソン●圧力角：２０°●熱処理：歯面高周波焼入れ●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴●追加工可否：可能●Ｓ４５Ｃ●１個の販売でありセット販売ではございません。

※メーカーの都合により、パッケージ・仕様等は予告なく変更になる場合がございます。
※お客様都合による返品をお受けできない商品です。詳細はご利用ガイドをご参照ください。
